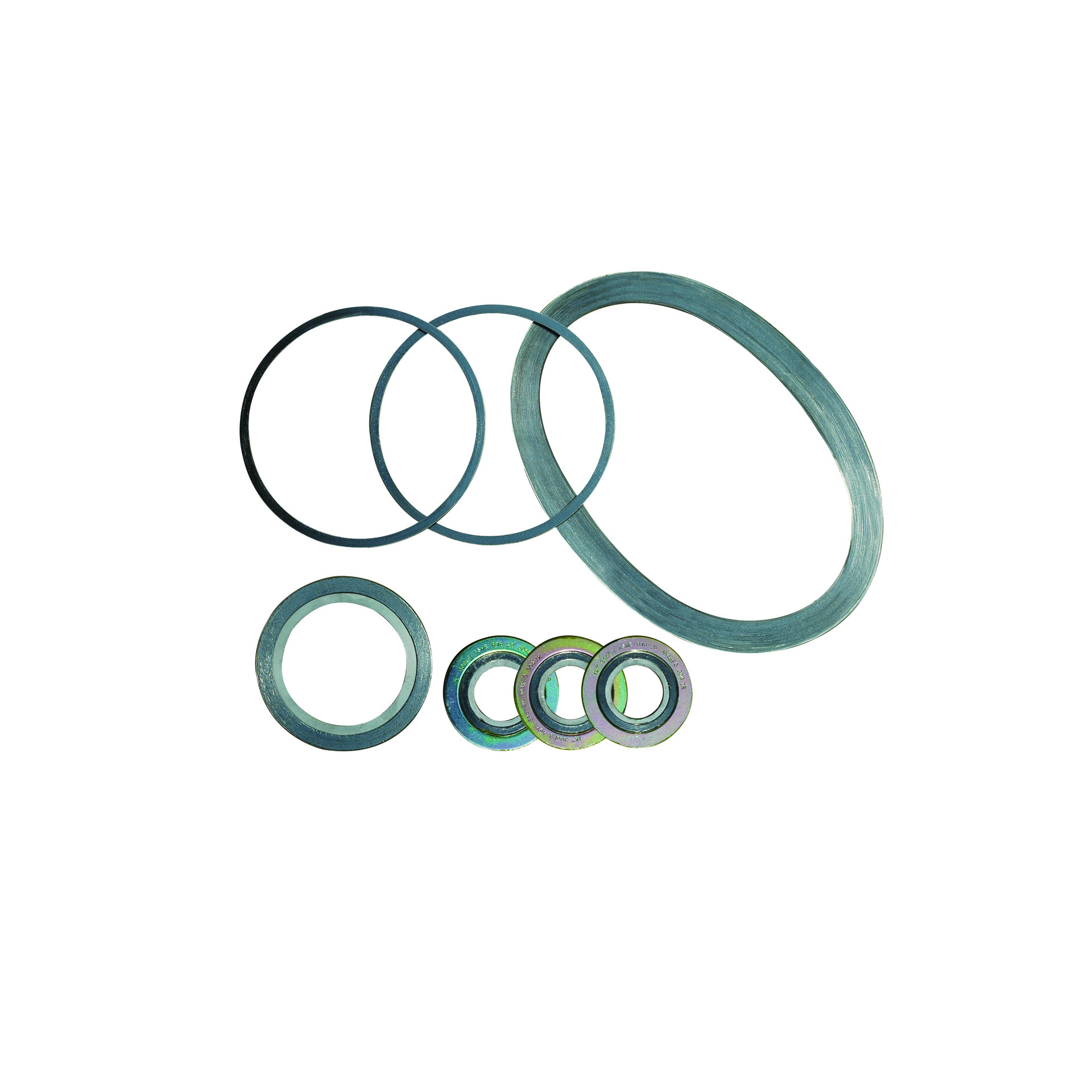

金属缠绕垫片
通用特性
金属缠绕垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。其特性是：压缩、回弹性能好；具有多道密封和一定的自紧功能；对法兰压紧密封表面的缺陷不太敏感，不粘结法兰密封表面；容易对中，拆装便捷；可部分消除压力、温度变化和机械振动的影响；能在高温、低温、高真空、冲击振动等循环交变的各种苛刻条件下，保持优良的密封性能。
描述
规格
厚度：2.5、3.2、4.5、6.5、8mm等
公称通径：φ10～φ3000mm
型式
基本型、带内环型、带定位环型、带内环和定位环型
使用范围
广泛应用于石油炼制、石油化工、电力、燃气、核能、航天、纺织、冶金、船舶、制药等行业。用于管道、阀门、泵、压力容器、冷凝器、 热交换器、人孔、手孔等法兰连接处密封。
适用工况
填充带适用温度及压力
| 填充带类型 | 使用温度/℃ | 最大工作压力/MPa |
| 柔性石墨 | -196～600 | 30 |
| 聚四氟乙烯 | -196～260 | 10 |
常用金属带材料的牌号、代号及适用温度
| 牌号 | 代号 | 工作温度/℃ |
| 06Cr19Ni10 | 304 | -196～700 |
| 022 Cr19Ni10 | 304L | -196～450 |
| 06Cr17Ni12Mo2 | 316 | -196～700 |
| 022Cr17Ni12Mo2 | 316L | -196～450 |
| 06Cr18Ni11Ti | 321 | -196～700 |
技术参数
| 检测项目 | 单位 | 数值 |
|---|---|---|
| 压缩率 | % | 18～30 |
| 回弹率 | % | ≥17 |
| 应力松弛率 | % | ≤15 |
| 密封泄漏率 | cm3/s | ≤1.2×10-5 |
安装使用说明
安装前需用刷子仔细清扫法兰面，确保法兰面无异物。确保法兰面平整、无扭曲变形、无影响密封的划伤。清洁紧固件，确保紧固件之间及周边无任何异物。
安装时需确保配对法兰对正。

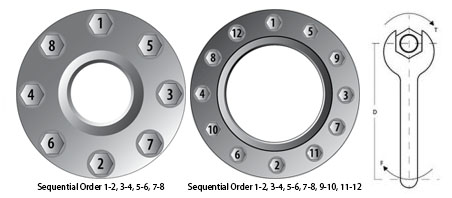

紧固螺栓时，应使垫片均匀受力，对称拧紧。
在安装过程中，观察垫片的密封表面是否存在影响密封的径向贯穿伤痕，如果存在，及时更换新的垫片。

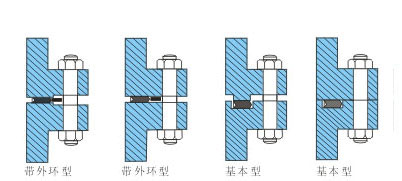

垫片形式与法兰选型
| 型 式 | 代 号 | 适用的法兰密封面型式 |
|---|---|---|
| 基本型 | A | 榫槽面 |
| 带内环型 | B | 凹凸面 |
| 带定位环型 | C | 突面和全平面 |
| 带内环和定位环型 | D | 突面和全平面 |
尺寸测量范围

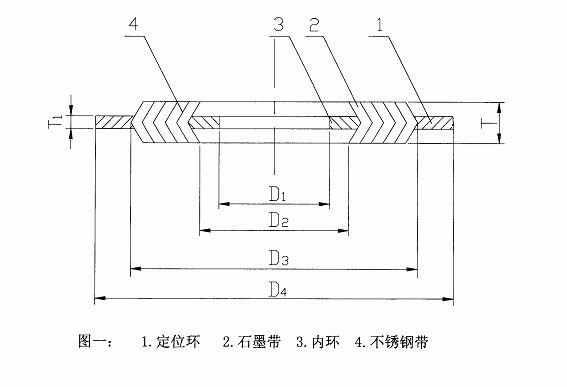

密封元件和内环、定位环的内外径尺寸偏差（单位：mm）
| 公称尺寸 DN | 密封元件 | 内环、定位环 | ||
| D2 | D3 | D1 | D4 | |
| ≤200 | +0.5 | -0.8 | +0.5 | -0.8 |
| 250～600 | +0.8 | -1.3 | +0.8 | -1.3 |
| 650～1200 | +1.5 | -2.0 | +1.5 | -2.0 |
| 1300～3000 | +2.0 | -2.5 | +2.0 | -2.5 |
